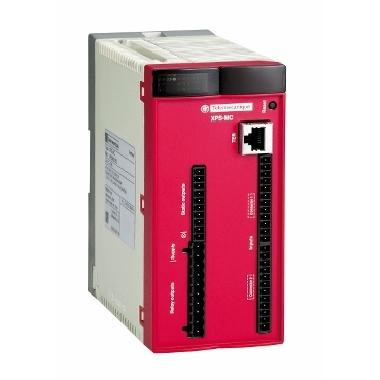

Questo prodotto fa parte della gamma di controllori di sicurezza configurabili XPCMC. Si tratta di un controllore di sicurezza configurabile. È alimentato a 24 V DC. Ha 16 ingressi di sicurezza. È conforme al valore massimo di Categoria 4 secondo EN 954-1/EN/ISO 13849-1, livello di sicurezza PLE secondo EN/ISO 13849-1 e livello SIL 3 secondo IEC 61508. Incorpora 1 porta RJ45 per una comunicazione di collegamento seriale con il protocollo Modbus. La velocità di trasmissione è di 1200 bps, 2400 bps, 4800 bps, 9600 bps o 19200 bps. Questo prodotto misura 153 mm di profondità, 151,5 mm di altezza e 74 mm di larghezza. Pesa 0,82 kg. Questo controllore di sicurezza è progettato per il monitoraggio di più funzioni di sicurezza come l'arresto di emergenza, il monitoraggio della protezione, la protezione del perimetro, il monitoraggio della posizione, il monitoraggio della velocità e l'abilitazione del movimento. Questo prodotto è certificato da CSA, UL e TÜV. È conforme alle norme EN 954-1/EN/ISO 13849-1, EN/IEC 61496-1, 61508, EN/IEC 60204-1, EN 1760-1/13856-1, EN 574/13851 e EN/IEC 60947-5-1. Il controllore di sicurezza XPSMC è configurabile e indirizzabile con il software XPSMCWIN installato su PC e un cavo USB/RJ45 di tipo TCSMCNAM3M002P per il collegamento al controllore di sicurezza. Viene installato con una piastra di montaggio per il montaggio su guida. Il controllore di sicurezza configurabile XPSMC è concepito per fornire una soluzione per applicazioni di sicurezza che richiedono la conformità a Performance Level PL e/Category 4 EN ISO 13849-1 e SIL3 EN/IEC 61508. Il controllore di sicurezza configurabile è costituito da 6 varianti con 16 o 32 ingressi digitali e 8 uscite digitali e possibilità di comunicazione di Modbus RTL seriale, Profibus DP e CANopen.
| larghezza (mm) | 74 |
| esecuzione | Apparecchio base |
| altezza (mm) | 151.5 |
| profondità (mm) | 153 |
| assorbimento di potenza (kW) | 1.1 |
| con omologazione secondo UL | SI |
| tensione di comando 1 (V) | 24 |
| tensione di comando 2 (V) | 24 |
| tipo di tensione di comando 1 | DC |
| tipo di tensione di comando 2 | DC |
| tipo di tensione di alimentazione | DC |
| con morsetti amovibili | SI |
| con ingresso di avvio | SI |
| con circuito di reazione | SI |
| num. di uscite di contatto sicure e non ritardate | 4 |
| numero di uscite di contatto sicure e ritardate | 0 |
| num. uscite sicure, non ritardate, semiconduttore | 0 |
| numero di uscite sicure, ritardate, semiconduttore | 0 |
| num. uscite di contatto con funz. di segnalazione, non ritardate | 0 |
| num. uscite di contatto con funz. di segnalazione, ritardate | 0 |
| num. uscite con funz. di segnalazione, non ritardate, semiconduttore | 0 |
| num. uscite con funz. di segnalazione, ritardate, semiconduttore | 6 |
| esecuzione del collegamento elettrico | Raccordo a vite |
| montaggio su guida portante possibile | NO |
| con funzione muting | SI |
| tipo di sicurezza secondo IEC 61496-1 | 4 |
| con omologazione per BG BIA | NO |
| tipo di tensione d’esercizio | DC |
| tensione di commutazione nominale (A) | 1.1 |
| adatto monitoraggio di interruttori magnetici | SI |
| adatto monitoraggio di interruttori di prossimità | SI |
| adatto monitoraggio di circuiti di arresto d’emergenza | SI |
| adatto monitoraggio di dispositivi di protez. optoelettronici | SI |
| adatto monitoraggio di interruttori di posizione | SI |
| adatto per il monitoraggio di sensori tattili | SI |
| adatto per monitoraggio di valvole | SI |
| livello di performance secondo EN ISO 13849-1 | Livello e |
| categoria di arresto secondo IEC 60204 | 0 + 1 |
| tensione di alimentazione per DC (V) | 24 |
| tensione d’esercizio per DC (V) | 24 |
| analisi degli ingressi | A un canale oppure uno e due canali |
| SIL secondo IEC 61508 | 3 |
| Con l'approvazione per TÜV | SI |
