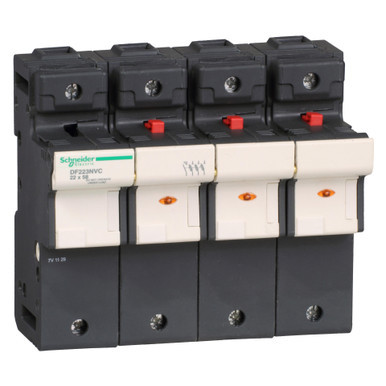

Portafusibile modulare TeSys DF, 4 poli (3P+N), per la protezione di circuiti di controllo fino a 125 A/690 V. Da utilizzare con collegamenti di fusibile 22x58 mm con percussore fino a 125A e corrente di cortocircuito fino a 120 kA a 400 V. Da attrezzare con un modulo di contatto ausiliario ad apertura anticipata DF22AM* (da ordinare separatamente), fornisce un polo neutro dotato di un collegamento tubolare bloccato, indicatore di fusibile bruciato tramite LED. Compatto (140 mm di larghezza), può essere utilizzato in pannelli modulari, con aggancio su guida DIN da 35 mm, collegamento mediante terminali a vite. Sono disponibili collegamenti fusibili con percussore (22 x 58mm aM, tipo gG) e ausiliari aggiuntivi (kit di assemblaggio portafusibili, marcatori a scatto) (da ordinare separatamente). Venduto in confezione da 1 unità. Certificazione secondo diverse norme (IEC, riconosciuto da UL, CSA, EAC).
| tensione nominale (kV) | 690 |
| tipo di montaggio | Guida DIN |
| chiudibile | NO |
| profondità di incasso (mm) | 70 |
| numero di poli | 4 |
| larghezza in unità di suddivisione | 8 |
| grado di protezione (IP) | IP20 |
| conduttore neutro a connessione | SI |
| visualizzazione ottica dei difetti | SI |
| per dimensione del fusibile | 22×58 mm |
