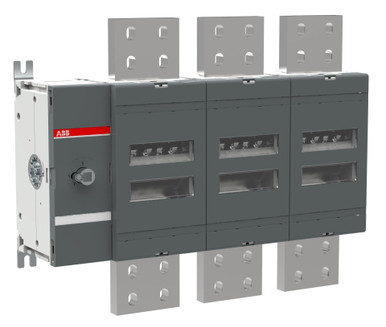

Codice Ordine: OT3200E03 - La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell'energia, motor control centers o impianti fotovoltaici.
Riduzione dei tempi e dei costi di installazione e degli ingombri
Gli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l'ampia gamma di accessori rendono l'installazione estremamente flessibile.
Migliore utilizzabilità
Sezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°.
Tempo di progettazione ridotto
Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri.
Alte prestazioni
Gli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche.
| larghezza (mm) | 514 |
| altezza (mm) | 410 |
| profondità (mm) | 146 |
| numero di contatti ausiliari, contatti di chiusura | 0 |
| numero di contatti ausiliari, contatti di riposo | 0 |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 1000 |
| grado di protezione (IP), lato frontale | IP00 |
| numero di contatti ausiliari, invertitori | 0 |
| numero di interruttori | 1 |
| bloccabile | NO |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | Raccordo a bullone |
| esecuzione come dispositivo di arresto d’emergenza | NO |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | NO |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| resistenza a corrente di breve durata Icw (kA) | 65 |
| adatto per fissaggio frontale a 4 fori | NO |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | SI |
| max. tensione d’esercizio nominale Ue per AC (V) | 1000 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | Apparecchio completo nell'alloggiamento |
| esecuzione come invertitore | NO |
| tipo di protezione (NEMA) | Altro |
