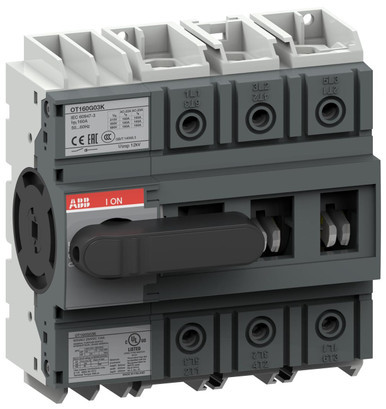

La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell'energia, motor control centers o impianti fotovoltaici. Riduzione dei tempi e dei costi di installazione e degli ingombriGli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l'ampia gamma di accessori rendono l'installazione estremamente flessibile.Migliore utilizzabilitàSezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°.Tempo di progettazione ridotto Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri.Alte prestazioniGli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche.
| corrente nominale permanente Iu (A) | 160 |
| numero di poli | 3 |
| tensione d’esercizio nominale (V) | 1000.0-1000.0 |
| corrente di corto circuito nominale condizionale Iq (kA) | 24 |
| grado di protezione (IP), lato frontale | IP20 |
| bloccabile | NO |
| azionamento a motore integrato | NO |
| tipo di collegamento circuito elettrico principale | raccordo a bullone |
| esecuzione come dispositivo di arresto d’emergenza | NO |
| esecuzione dell’elemento di azionamento | manopola rotativa lunga |
| esecuzione come interruttore principale | SI |
| esecuzione come interruttore di sicurezza | NO |
| esecuz. come interruttore di manutenzione/riparazione | SI |
| potenza d’esercizio nominale per AC-23, 400V (kW) | 75 |
| resistenza a corrente di breve durata Icw (kA) | 4 |
| colore dell’elemento di azionamento | nero |
| adatto per fissaggio frontale a 4 fori | SI |
| adatto per fissaggio frontale centrale | NO |
| adatto per montaggio distributore | SI |
| max. tensione d’esercizio nominale Ue per AC (V) | 1000 |
| azionamento a motore opzionale | NO |
| sganciatore di tensione opzionale | NO |
| tipologia costruttiva dell'apparecchio | apparecchio da incasso, tecnica a installazione fissa |
| corrente nominale permanente per AC-21, 400 V (A) | 160 |
| potenza di interruzione a 400 V (kW) | 75 |
| esecuzione come invertitore | NO |
