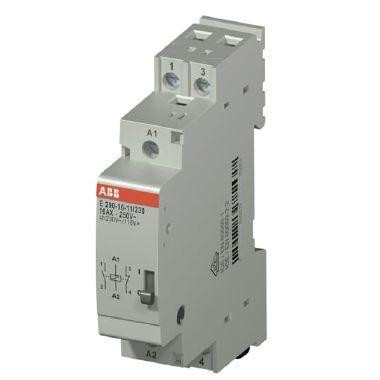

I relè passo-passo elettromeccanici consentono la commutazione dei contatti a ogni impulso inviato alla bobina mediante pulsanti normalmente aperti e vengono principalmente utilizzati per il comando di lampade da uno o più punti. Sono dotati di una leva frontale sul prodotto da utilizzare per l’azionamento manuale, che indica anche lo stato dei contatti.
| tipo di montaggio | barra DIN |
| funzione | elettronico per comando centrale |
| profondità di incasso (mm) | 68 |
| larghezza in unità di suddivisione | 1 |
| tensione di comando 1 (V) | 230-230 |
| tensione di comando 2 (V) | 110-110 |
| tipo di tensione di comando 1 | AC |
| tipo di tensione di comando 2 | DC |
| frequenza della tensione di comando 1 (Hz) | 50-50 |
| tipo di tensione di alimentazione | AC |
| tensione di alimentazione (V) | 250-250 |
| max. corrente di commutazione (cos phi = 0,6) (A) | 16 |
| carico max. lampada a incandescenza (W) | 3000 |
| carico max. della lampada fluorescente (VA) | 3000 |
| carico max della lampada fluorescente (circuito duo) (VA) | 2500 |
| carico max della lampada fluorescente (compensaz. parallela) (VA) | 2500 |
| comando manuale possibile | SI |
| tensione di commutazione nominale (A) | 16 |
| numero di contatti di riposo | 1 |
| numero di contatti di chiusura | 1 |
| numero di contatti invertitori | 0 |
