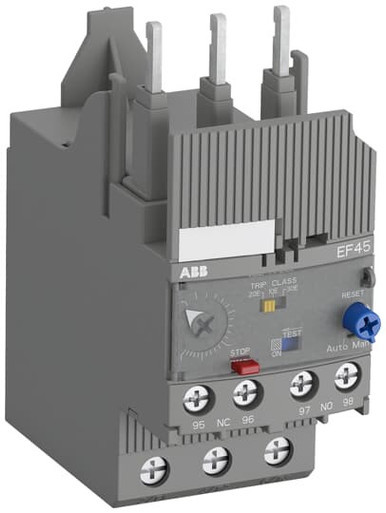

Codice Ordine: EF4530 - Salvamotori e relè termici-Relè termici elettronici-Montaggio diretto su contattori AF26(Z)…AF38(Z)
| tipo di montaggio | Applicazione diretta |
| larghezza (mm) | 45 |
| altezza (mm) | 104.7 |
| profondità (mm) | 86 |
| numero di contatti ausiliari, contatti di chiusura | 1 |
| numero di contatti ausiliari, contatti di riposo | 1 |
| alimentazione elettrica esterna necessaria | NO |
| numero di contatti ausiliari, invertitori | 0 |
| tens. alimentaz. pilota nominale Us DC (V) | 0 |
| tipo di tensione d’esercizio | AC |
| classe di intervento | Regolabile |
| tensione di commutazione nominale (A) | 30 |
| tipo di collegamento circuito elettrico principale | Raccordo a vite |
| tensione d’esercizio per AC 50 Hz (V) | 690 |
| tensione d’esercizio per AC 60 Hz (V) | 690 |
| tensione d’esercizio per DC (V) | 690 |
| intervallo di corrente regolabile (A) | 9 |
| tipo di tensione per l’azionamento | AC/DC |
| ingresso funzione reset | NO |
| funzione reset automatica | SI |
| tasto funzione reset | SI |
